Радиопульт за 382р из Ашана

Тема в разделе "Бытовая пиротехника", создана пользователем Kaligar, 2 июн 2014.

  1. Kaligar Новичок

    Kaligar

    Регистрация:
    19 май 2014
    Сообщения:
    4

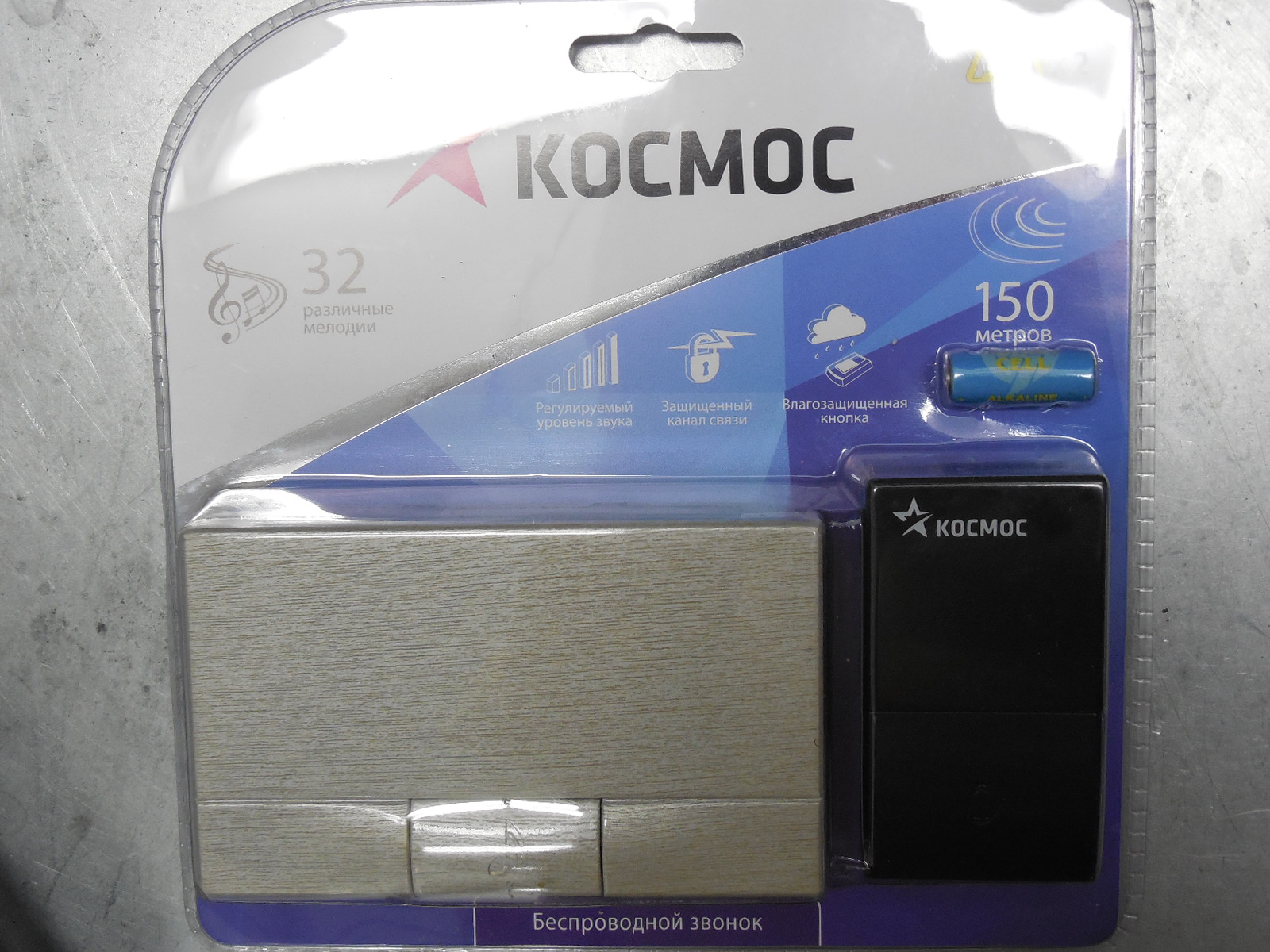

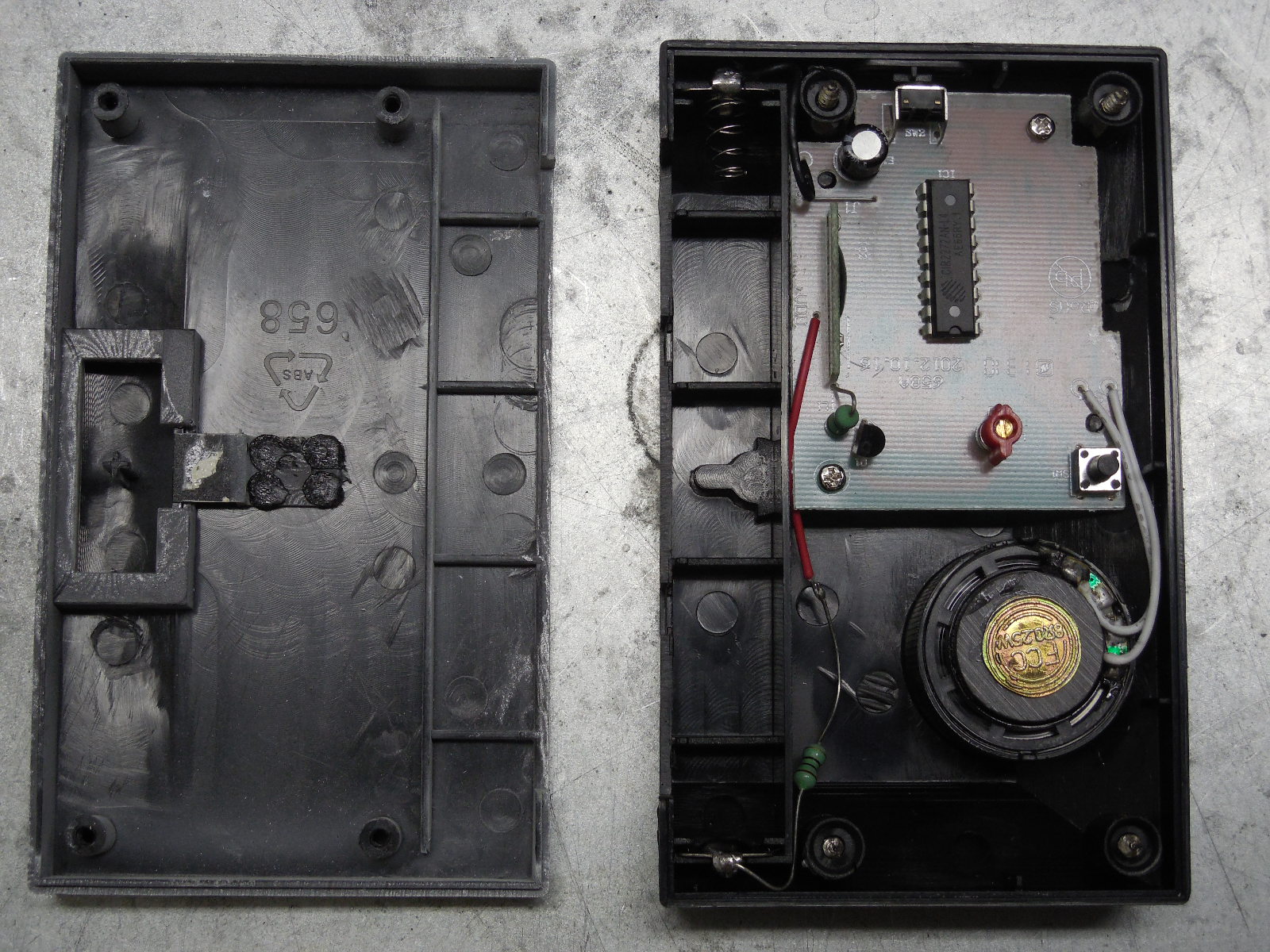

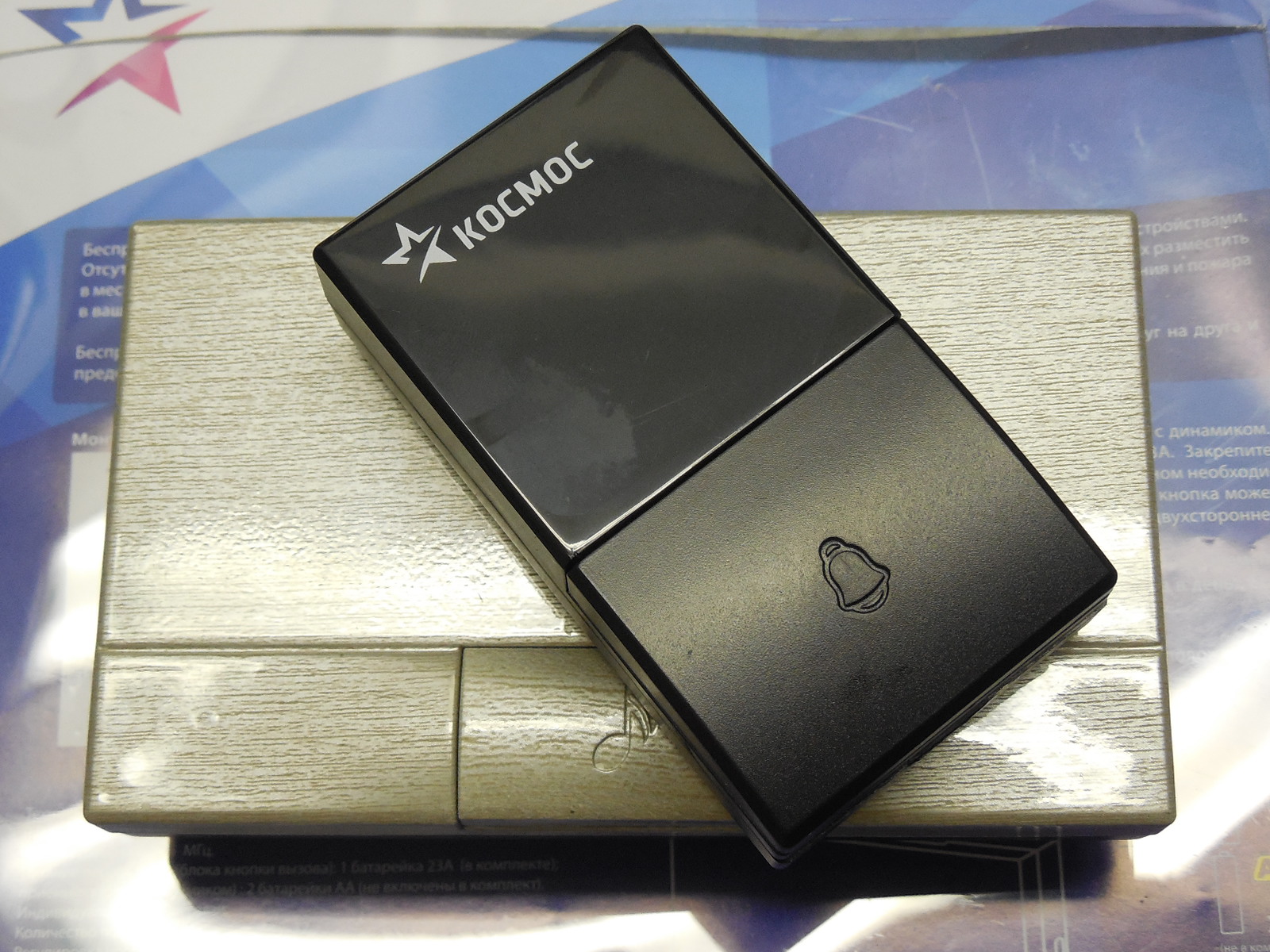

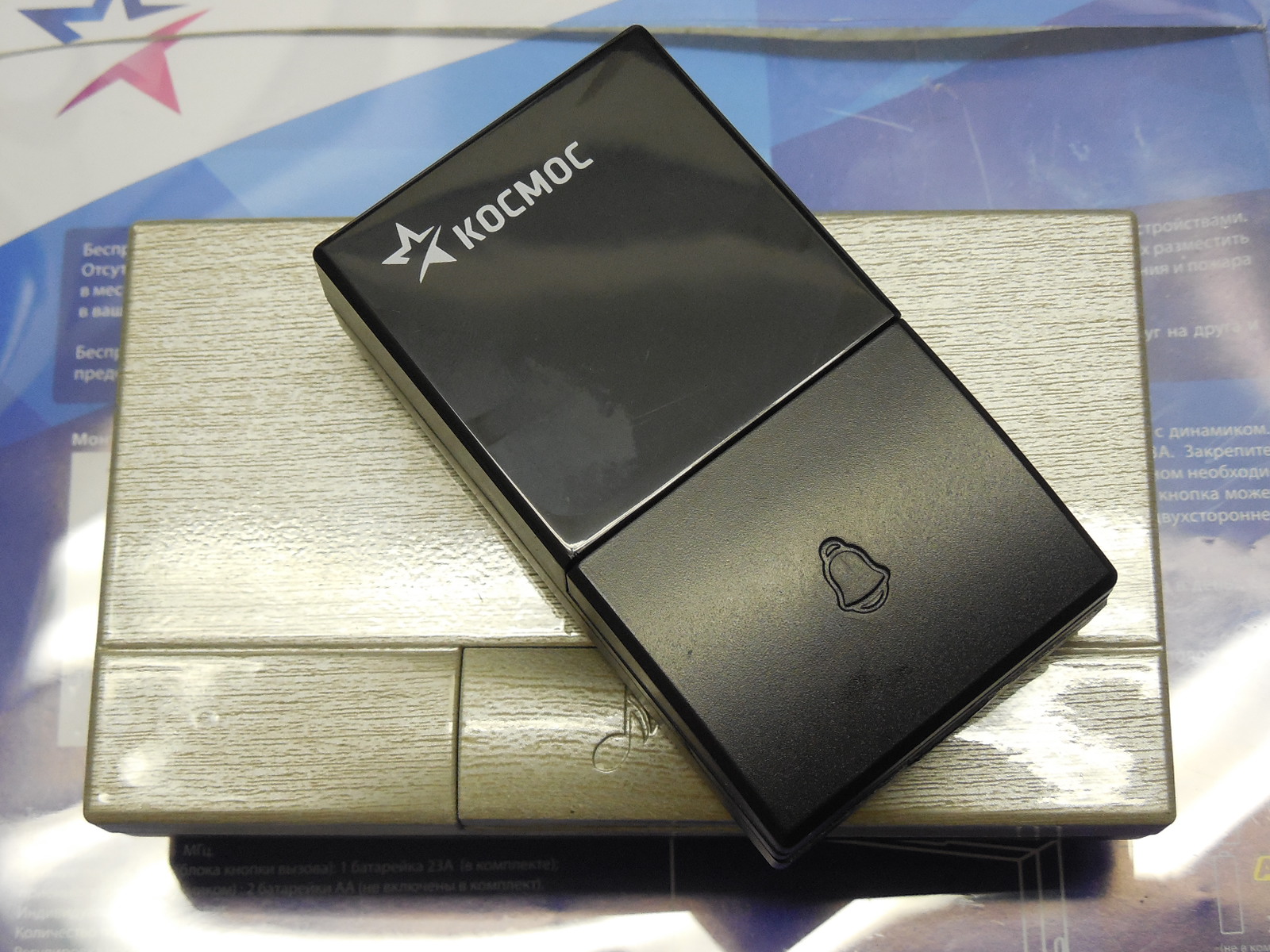

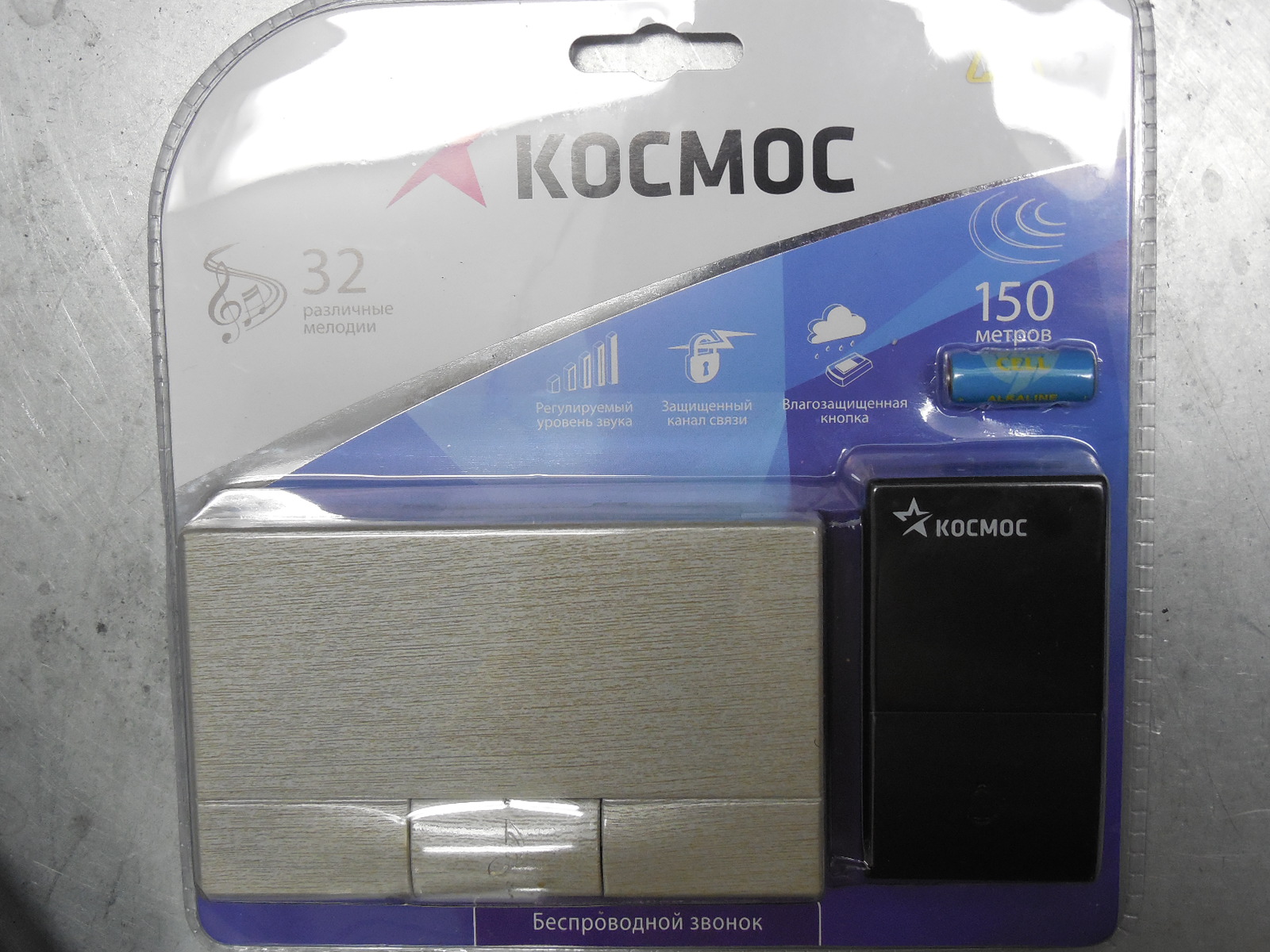

    Что-то на форуме искал одноканальник. Ни у кого нет. Вот, ходил в Ашан и увидел сие чудо. Зацепило что дальность действия до 150м по прямой. Что и нужно мне для дистанционки.
    Померил вольтаж "мелодии" - 0.1В максимум. Конечно, ЭВшку не запустит. Соответственно думаю сходить в Чип&Дип за кремниевым КТ816 и запаять по стандартной ключевой схеме. Используя внутренние батареи питания (две пальчиковых). Чтобы из пульта просто вывести два проводника на ЭВ. Кто-нибудь юзал такой вариант? Все таки это не 4000р за такой же одноканальный китаец. У приемника есть кнопка прошивки (чтобы звонки работали только индивидуально).


    Вложения:

    • DSCN1252.JPG
      Размер файла:
      527,7 КБ
      Просмотров:
      864
    • DSCN1253.JPG
      Размер файла:
      536,8 КБ
      Просмотров:
      905
    • DSCN1254.JPG
      Размер файла:
      518,2 КБ
      Просмотров:
      711
  2. Сергей Исмангалиев Местный

    Сергей Исмангалиев

    Регистрация:
    25 фев 2012
    Сообщения:
    283
    Адрес:
    Москва

    В том же ЧиП есть разные системы дистанционного управления, даже с такими же пультами как у китайских пиротехнических! Сам в магазине видел (на сайте не нашел), купишь такую + корпус и будет тебе счастье!
    Системы дистанционного управления

  3. Kaligar Новичок

    Kaligar

    Регистрация:
    19 май 2014
    Сообщения:
    4

    Согласен. Но по деньгам там один корпус как весь этот звонок. И ДУхи дорогие.

  4. Kaligar Новичок

    Kaligar

    Регистрация:
    19 май 2014
    Сообщения:
    4

    Результат:

  5. Kaligar Новичок

    Kaligar

    Регистрация:
    19 май 2014
    Сообщения:
    4

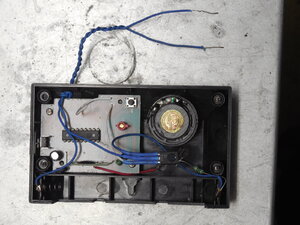

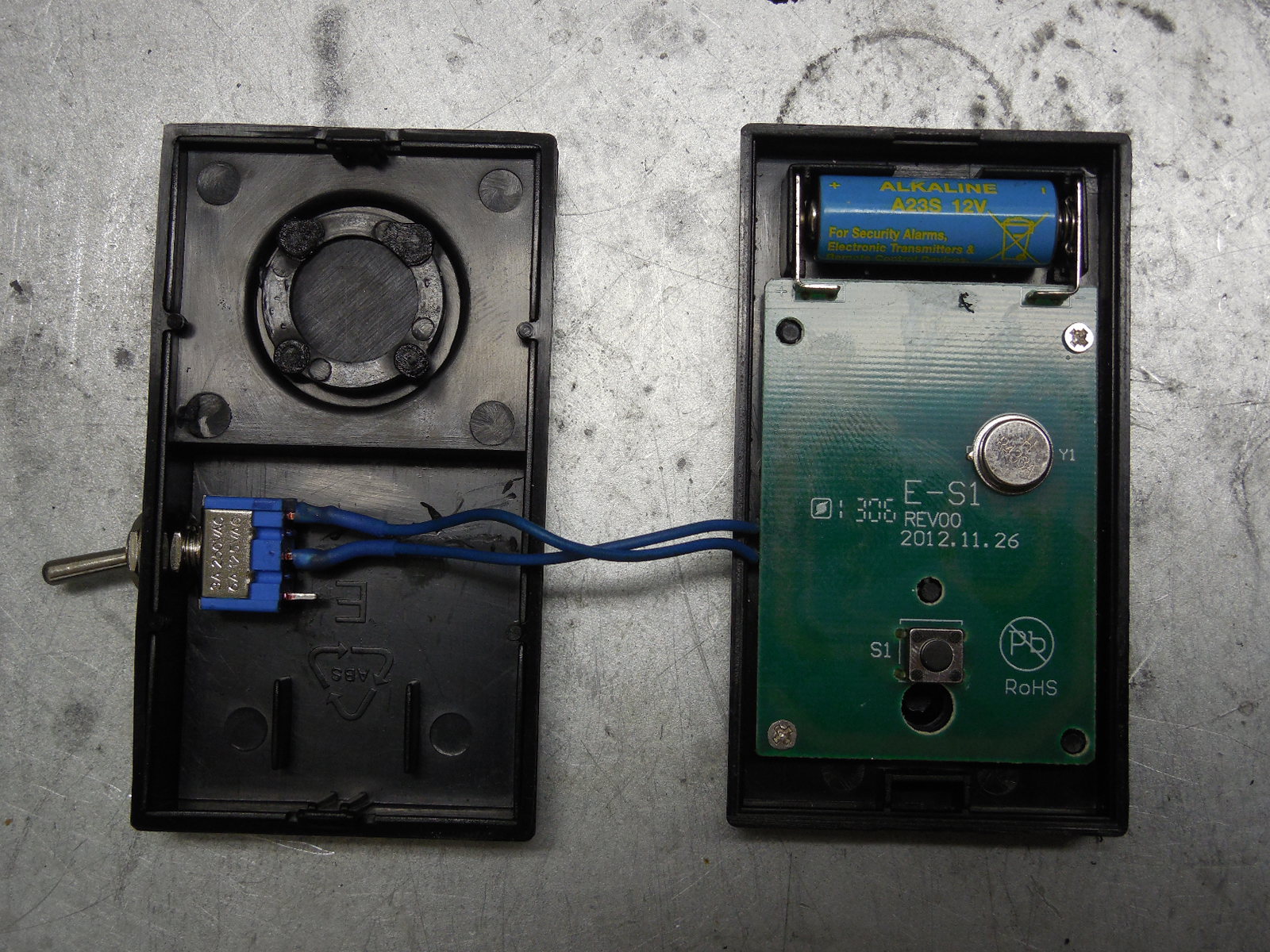

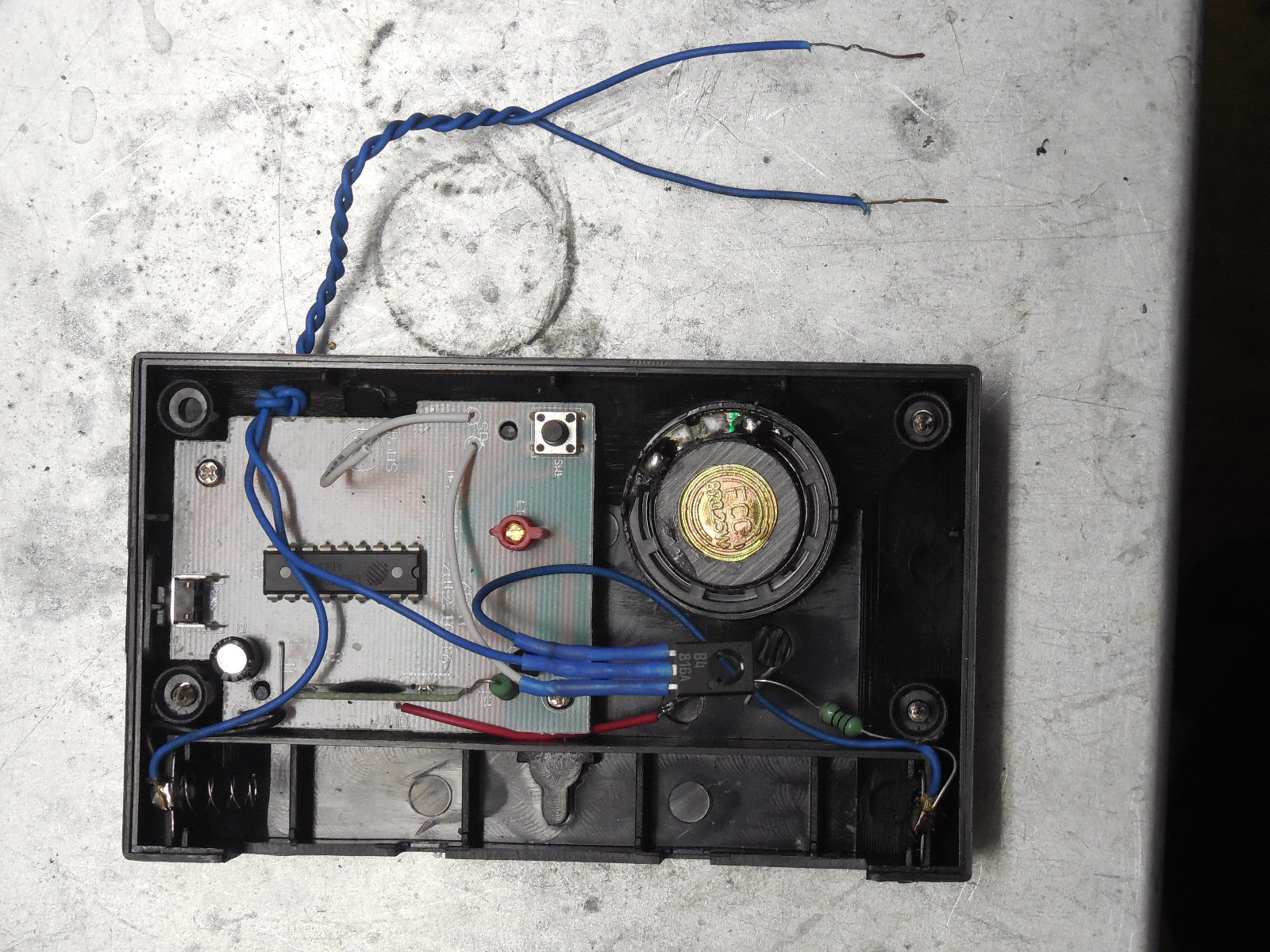

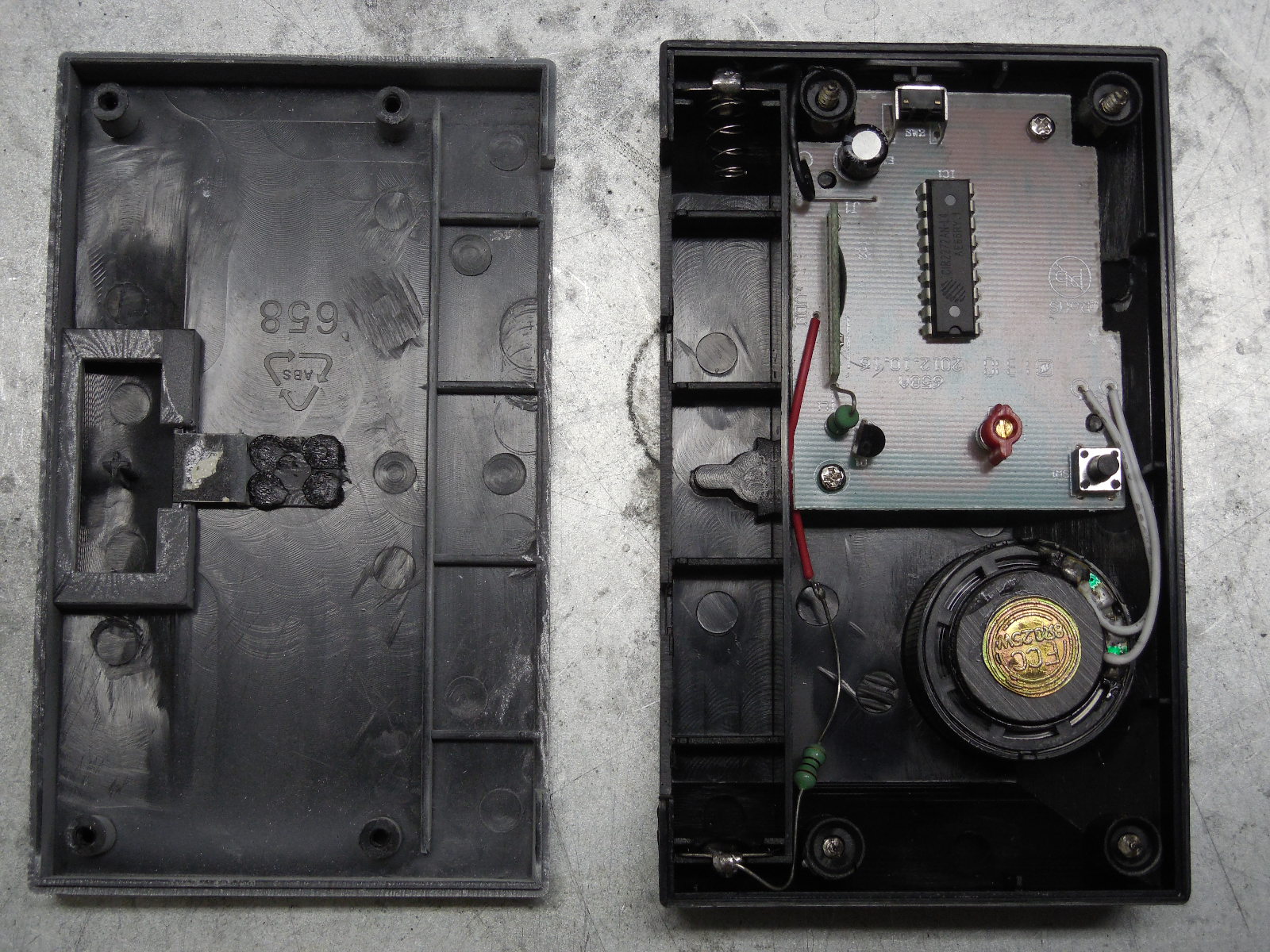

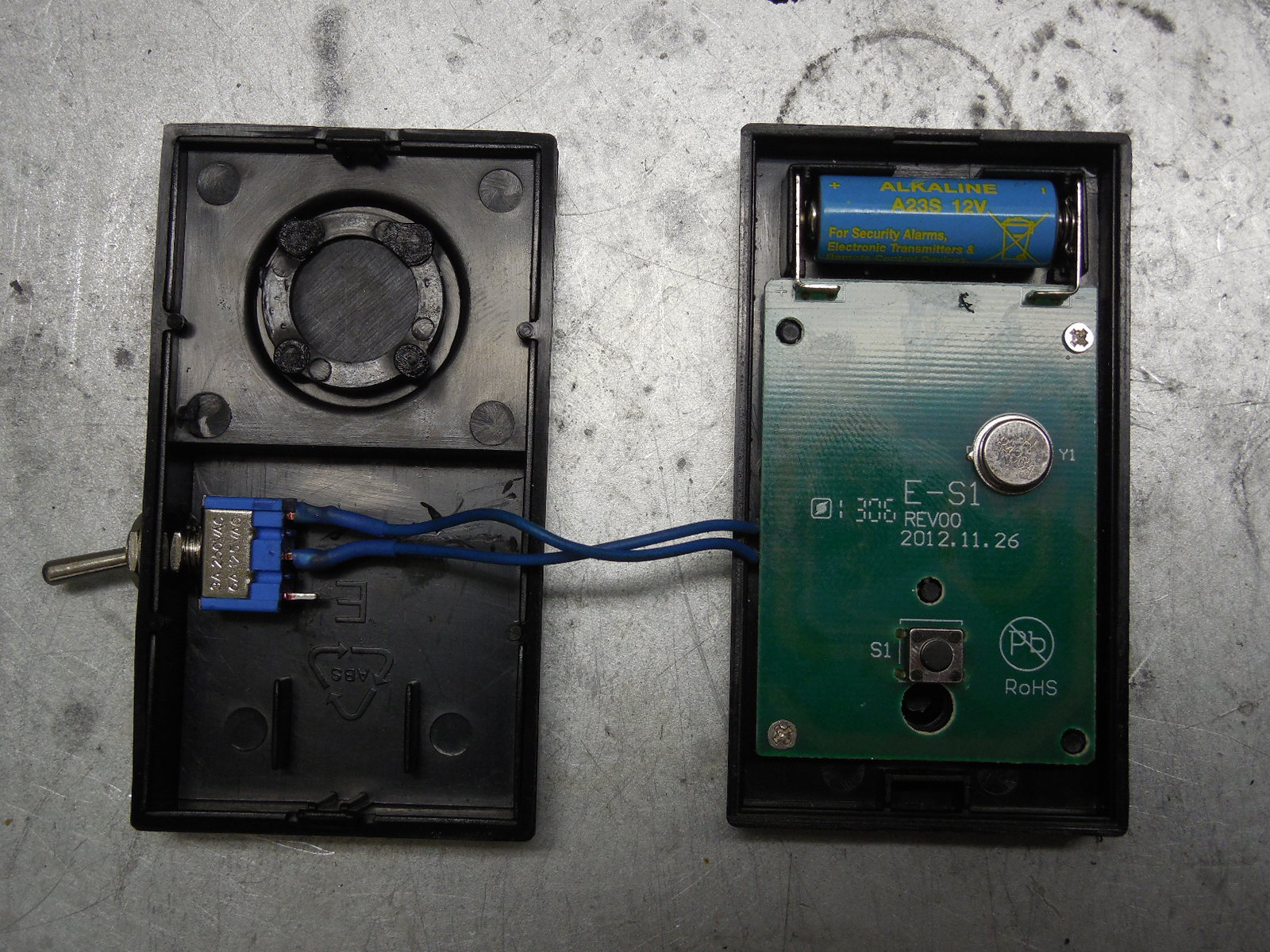

    Переделки. Впаян транзистор (приемник) и тумблер включения (передатчик).
    Окончательная цена: 382р (радиозвонок) +28р (КТ816А) + 18р (тумблер SPDT 3P) + 40р (термоусадка 2.4мм) = 468р
    Время сборки - 20 минут.
    Надеюсь что мой опыт пригодится пиротехникам как простой и дешевый вариант замены одноканального пульта "на коленке".


    Вложения:

    • 4.JPG
      Размер файла:
      530,8 КБ
      Просмотров:
      701
    • 5.JPG
      Размер файла:
      519,3 КБ
      Просмотров:
      875

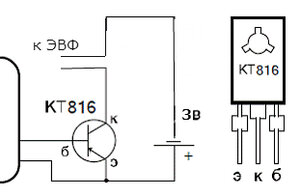

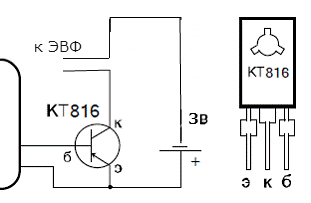

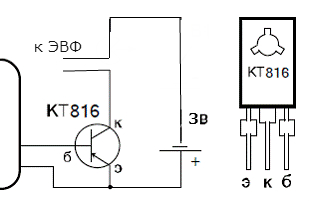

    • схема ЭВФ.jpg
      схема ЭВФ.jpg
      Размер файла:
      36,8 КБ
      Просмотров:
      839
    Последнее редактирование: 3 июн 2014
    VOVKA нравится это.
